图Graph

图的基本定义

图是一种用于存储邻接关系（Adjacency） 的抽象数据类型 (ADT)，由顶点和边组成：

顶点集合 $V={v_{1},v_{2},…,v_{n}}$
连接顶点的边集合 $E$

图又被分为无向图和有向图；

度（Degree）

一个顶点的度为与该顶点相邻的顶点数量（区分有向和无向） 。

无向图（Undirected）

无向图的边为无序对 ${v_{i},v_{j}}$，表示 $v_{i}$ 与 $v_{j}$ 互为邻接。需要注意：无向图的边不包括自反，即 ${v_{1},v_{1}}$ 不是边。

通过排列组合可以知道：无向图的最大边数为： $\|E\|\le\binom{\|V\|}{2}=\frac{\|V\|(\|V\|-1)}{2}=O(\|V\|^{2})$

无向图的度

就是和其邻接的顶点数，

路径（Path）

路径是具有方向的。通常定义为，顶点的有序序列 $(v_{0},v_{1},v_{2},…,v_{k})$，其中每对相邻顶点 ${v_{j-1},v_{j}}$ 都是图中的边。方向体现为这是一条“从 $v_{0}$ 到 $v_{k}$ 的路径”。

如果路径经过的点各不相同（不重复），那么就是一条简单路径（Simple Path）；如果简单路径的起点和终点相同，那么就是一个简单环（Simple Cycle）；但是这些定义可能在不同材料中有不同定义方式。

连通性（Connectedness）

如果两点间存在路径，则称这两点是连通的；如果图中任意两点间都存在路径，则该图是连通图（Connected Graph）。

特殊类型的图结构（基于路径而来）

加权图 (Weighted Graphs)：
- 每条边关联一个权重（如距离、成本等）
- 路径长度是路径上所有边的权重之和
- 最短路径问题：寻找两点间权重和最小的路径
树：
- 连通且任意两点间有且仅有一条路径的图
- 树是无环的（Acyclic）
- 边数 $|E|=|V|-1$
- 增加一条边或者删除一条边都会导致图不连通，也就不是树了
- 可以选定一个顶点为根，递归定义邻居为子节点来形成有根树
森林（Forests）
- 无环图就是森林，可以是多棵树；
- $|E|<|V|$ ，树的数量为 $|V|-|E|$ ；

有向图（Directed Graph）

有向图的边是有方向的有序对 $(v_{j},v_{k})$，表示从 $v_{j}$ 到 $v_{k}$ 。最大边数：$|E|\le|V|(\|V\|-1)=O(\|V\|^{2})$ 是无向图的两倍，两点之间可以来去两条。

有向图的度

因为具有方向，所以分为：

出度 (Out-degree)：从该顶点出发的边数（指向别人）；
入度 (In-degree)：指向该顶点的边数，（被指向）；

源与汇 (Sources and Sinks)

源 (Source)：入度为 0 的顶点。
汇 (Sink)：出度为 0 的顶点。可以用水源和汇流处来理解。

连通性

当 $v_j$ 指向 $v_k$ ， $v_j,v_k$ 才是连通的（注意方向）

有向图分为：

强连通 (Strongly connected)：任意两点间都存在有向路径。
弱连通 (Weakly connected)：忽略方向后，任意两点间存在路径。

有向无环图 (DAG)：

无环的有向图，常用于表示偏序关系、编译器解析树、类继承依赖等。

以上内容均在离散数学中有更加详细的证明和解释，故不赘述。

图的表示和实现

表示邻接关系有三种方法：

二元关系列表 (Binary-relation list)
邻接矩阵 (Adjacency Matrix)
邻接表 (Adjacency List)

关于邻接关系的具体实现我们主要来看后两种：临界矩阵和邻接表。

二元关系列表 (Binary-relation list)

这是效率最低的一种存储方式，主要想法是存储图的全部边。需要 $\Theta(|E|)$ 的内存空间，判断邻接需要 $O(|E|)$ 的时间，找到他的全部邻居需要 $\Theta(|E|)$ 的时间。

邻接矩阵 (Adjacency Matrix)

邻接矩阵存储需要消耗相比于上面更多的空间 $\Theta(|V|^{2})$ ，但是可以获得更快的速度；判断邻接只需要 $O(1)$ 的时间，查找所有邻居需要 $\Theta(|V|)$ 。

具体想法是：使用一个 $N\times N$ 的矩阵（N是顶点数）来存储两点是否邻接（0或1），如果有权重则为对应边的权重。对于无向图来说，邻接矩阵一定是对称的（$a_{ij}=a_{ji}$），但是有向图则不一定。

邻接矩阵的二维数组表示

邻接矩阵可以用一个二维数组表示，但是 C++ 中并没有给出其表示，因此我们需要自己构建一个二维数组。

假设需要构建一个 $16\times 16$ 的矩阵，那么可以将其分解为16个含有16个元素的数组。

含16个元素的数组 arr：double* arr[16];

arr 的数据类型是 double * ，也就是一个双精度浮点数类型的指针（用于存储数组第一个元素的地址）；所以我们还需要还需要存储16个指向 double * 这个指针的指针。即：


double** matrix;
matrix = new double* [16];

注意： 在初始化二维数组时，必须要先给出第二个值，也就是列。因为这样编译器才知道每个数组要先分配多少空间。至于多少个数组就是后面的事。

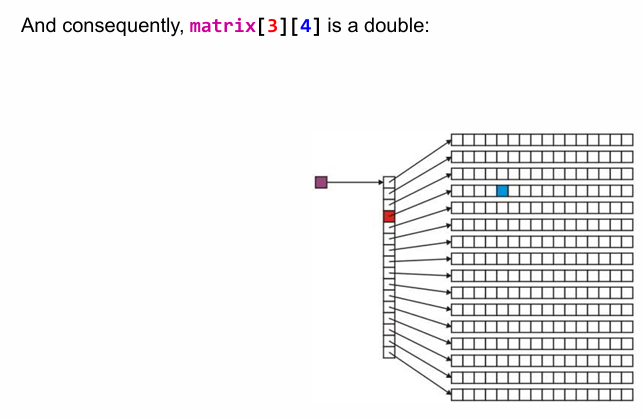

如果现在需要找到 matrix[3][4] ：matrix 指向首个数组指针，3为索引为3数组的指针，4为第四个数组指针的索引为5元素。

但通常我们采用的不是这种静态申请的方式，而是动态管理内存。因此 new 完后需要 delete 两类指针：

上图右边含有16个元素的这个数组的数组指针；
左边16个指向数值指针的指针；

一些默认值的设定

对于表示权重的邻接矩阵，两个没有连通的顶点更加直观的默认表示是将 matrix[i][j] 设置为 $\infty$ ，表示断开的两个点距离为 $\infty$ 。


for (int i = 0; i < N; ++i) { // 初始化
    for (int j = 0; j < N; ++j) {
        matrix[i][j] = INF;
    }
    matrix[i][i] = 0; // 每个顶点和自己的距离都是0，无边
}

而对于非权重邻接矩阵，就可以使用布尔值来表示。


for (int i = 0; i < N; ++i) { // 初始化
    for (int j = 0; j < N; ++j) {
        matrix[i][j] = false;
    }
    matrix[i][i] = true;
}

这里设置了 matrix[i][i] = true ，意思是顶点自己和自己始终是连通的，但是并不和自己邻接（有没有边）。

邻接链表 (Adjacency List)

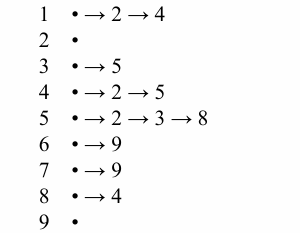

邻接链表存储是三个方式中最高效的。通过类似于链表的方式来存储每个顶点的邻居。（见下图）

对于邻接表：

存储需要 $\Theta(|V|+|E|)$ 的空间；
判断一个顶点的邻居需要 $O(\frac{|E|}{|V|})$ 的时间；
找到一个节点的全部邻居需要 $\Theta(\frac{|E|}{|V|})$ 的时间；

$\Theta(\frac{|E|}{|V|})$ 指的是平均每一个顶点后，用于表示其邻居的链表长度。

在上面邻接矩阵的实现中，其实能发现使用矩阵来存储邻接关系是很浪费空间的，大约只有5%的位置是被非默认值（非0、$\infty$）占据。所以我们说这个矩阵是很稀疏的（Sparse）。

邻接表则是一种更加高效的实现方式。

一种设计数据类型的方法是：


class SingleNode {
private:
    int adjacent_vertex;
    double edge_weight;
    SingleNode* next_node;
public:
    SingleNode(int, double, SingleNode* = 0);
    double weight() const;
    int vertex() const;
    SingleNode* next() const;
};

存储了该顶点邻居的标识符（顶点编号），边的权重和指向下个顶点的指针；但是更好的实现方法是将边和邻居的编号成对（边-点）存储：


class Pair {
private:
    double edge_weight;
    int adjacent_vertex;
public:
    Pair(int, double);
    double weight() const;
    int vertex() const;
};

然后再创建一个链表数组来存储对应顶点信息。


SingleList<Pair>* array;
array = new SingleList<Pair> [16];

需要注意，在无向图中，为了减少冗余（同一条边被两个顶点储存），需要设计为只存储在索引较大的顶点的链表（或者更小的）。


void insert( int i, int j, double w ) {
    if ( i < j ) {
        array[j].push_front( Pair(i, w) );
    } else {
        array[i].push_front( Pair(j, w) );
    }
}

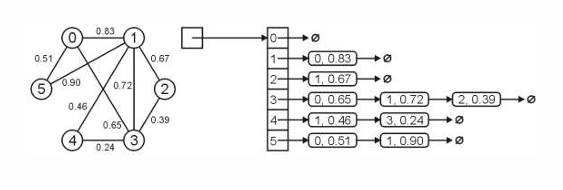

如图是一个无向有权重图的邻接链表：

在图的表示和实现中，很多情况都不同。这取决于图的属性：

有向？无向？
有无权重？
稀疏还是稠密？

图的搜索遍历

广度优先遍历（Breadth First Traversal）

图的广度优先遍历也可以通过队列的方式实现：


void Graph::breadth_first_traversal(Vertex *first) const {
    // 使用哈希表来记录已访问的顶点，防止重复访问和死循环
    // 这里的 hash 充当 visited 数组的功能
    unordered_map<Vertex *, int> hash;
    hash.insert(first); // 标记起始顶点为已访问

    std::queue<Vertex *> queue;
    queue.push(first); // 将起始顶点入队,起始顶点可以随机选取

    while (!queue.empty()) {
        Vertex *v = queue.front();
        queue.pop();
        // Perform an operation on v

        // 遍历 v 的所有邻接顶点
        for (Vertex *w : v->adjacent_vertices()) {
            // 如果邻接顶点 w 未被访问过
            if (!hash.member(w)) {
                hash.insert(w); // 标记 w 为已访问
                queue.push(w);  // 将 w 入队，等待后续访问
            }
        }
    }
}

具体流程：（和在树中的实现极为相像，只是现在只对未被访问节点的进行遍历）如果队列非空，

选择一个节点作为初始节点并push进队列；
对于当前节点的邻居，如果未被访问过，标记为已访问并push进队列；

深度优先搜索（Depth First Traversal）

深度优先搜索可以使用栈来实现：递归实现：（这里使用的栈其实是系统递归时的函数调用栈 Call Stack）


// 主函数入口
void Graph::depth_first_traversal(Vertex *first) const {
    // 创建哈希表记录访问状态
    std::unordered_map<Vertex *, int> hash;
    hash.insert(first); // 标记起始点

    // 调用顶点自身的递归函数
    first->depth_first_traversal(hash);
}

// 顶点自身的递归函数
void Vertex::depth_first_traversal(unordered_map<Vertex *, int> &hash) const {
    // Perform an operation on this

    // 遍历当前顶点的所有邻接顶点
    for (Vertex *v : adjacent_vertices()) {
        // 如果邻接点 v 未被访问
        if (!hash.member(v)) {
            hash.insert(v); // 标记为已访问
            // 递归调用，深入下一层
            v->depth_first_traversal(hash);
        }
    }
}

使用显式的栈来实现：


void Graph::depth_first_traversal(Vertex *first) const {
    // 记录已访问顶点的哈希表
    unordered_map<Vertex *, int> hash;
    hash.insert(first);

    // 使用标准库栈 (stack)
    std::stack<Vertex *> stack;
    stack.push(first); // 压入起始顶点

    while (!stack.empty()) {
        // 获取并弹出栈顶元素
        Vertex *v = stack.top();
        stack.pop();
        // Perform an operation on v (print)

        // 遍历 v 的所有邻接顶点
        for (Vertex *w : v->adjacent_vertices()) {
            // 如果邻接点 w 未被访问
            if (!hash.member(w)) {
                hash.insert(w); // 标记为已访问
                stack.push(w);  // 将 w 压入栈中，下次循环将优先访问它（后进先出）
            }
        }
    }
}

具体流程在 P83-108

通过广度、深度优先遍历可以检查一个图中的顶点是否连通？（遍历完后还有没有未被访问的节点）
